一、系统简介

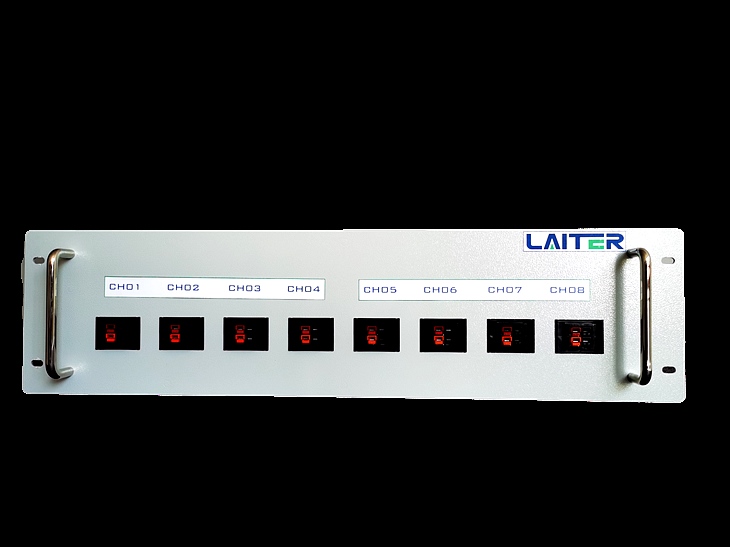

LTMH10-5V2A超高精度充放电设备是一个全自动、可编程的电池综合测试系统，适用于不同类型的电池及材料研究开发与质量控制，此电池测试系统包含测试硬件与测试软件两部分；测试设备硬件通过微电脑控制，将测试程序下载到测试设备内存中运行。通过测试软件编程可设置设备充放电的电流与电压安全上下限值，设备在检测到超出设置的安全限值后，软件会自动控制断开测试电路，以保证测试的安全；测试设备中所有测试通道都是独立控制的，不同测试通道可以测试不同类型的电池，也可以运行不同的测试程序，测试通道之间互相不影响。
电池测试系统可运行在多种不同的测试模式下，常规测试模式有恒流模式，恒压模式，恒流恒压模式，恒功率模式, 恒电阻模式，脉冲测试模式等测试功能。所有的测试模式可以根据测试需求设置多种不同的限制条件或结束条件，测试工步可以设置工步的跳转功能，测试软件也具有循环测试功能，可实现循环嵌套测试功能，测试软件支持多重循环嵌套测试。
测试流程可按用户测试需求自定义编写，每个测试工步可设置多种不同的保护或限制条件， 若是测试需求具备模块化的功能，可将此测试模块化定义为一个标准测试程序，无需每次重复编写测试程序，可直接调用标准模块。每个测试程序中可以自定义对电池测试的不同保护条件，每个测试通道可以定义不同的测试保护条件，以满足不同类型的电池测试独立的安全保护功能，测试设备也具备全局保护设置功能，可对所有测试通道起到安全保护的作用。
LTMH10-5V2A超高精度充放电设备具有测试精度高，电流响应速度快，电流上升时间达微秒级响应，比其他毫秒级电流响应时间的电池测试设备高出一个数量级，以保证工测试与脉冲测试的准确性与可靠性。电池测试系统的测试数据可以通过软件自动记录存档，以便后续分析与查看，测试数据也可以导出为EXCEL格式，CSV格式或TXT格式的文档，方便用户对数据进行个性化的分析，处理与比对。
此电池测试系统不断适应市场应用的需求，在测试功能方面不断升级改进，使电池测试设备的适用性更宽广，在电池测试系统中引入变量测试功能，函数测试功能，直流阻抗测试功能，倍率测试功能，过充过放测试功能，库仑效率测试，荷电保持测试功能，工况测试功能及环境箱联控等功能，进一步提升了测试的灵活性及测试功能的延展性，使得此电池测试设备广泛适用于科技研发，质量控制，第三方检测及生产测试。
l 规格： 5V2A
l 通道数量：8通道
电压参数
l 电压范围：0V～5V
l 电压精度：±0.01%FS
l 电压稳定度：±0.005%FS
l 电压纹波：±10ppm
l 电压分辨率：16bit
l 最高充电电压：5V
l 最低放电电压：0V
电流参数
l 电流范围：-2A～+2A
l 电流量程：4
l 电流量程1：-200uA ~ +200uA
l 电流量程2：-5mA ~ +5mA
l 电流量程3：-100mA ~ +100mA
l 电流量程4：-2A ~ +2A
l 电流精度：±0.005%FS
l 电流纹波：±10ppm
l 电流分辨率：16bit
l 通道并联增加输出电流：支持
功率参数
l 通道功率：10W
l 功率分辨率：16bit
l 设备功率：200W
时间参数
l 数据采集频率： 100Hz
l 电流上升时间：＜100uS
l 电流下降时间：＜100uS
l 最小工步时间：10mS
l 最小脉冲周期：10mS
l 最小脉冲宽度：100uS
四、参数规格
独立温区环境箱数量 1 个
温度范围: -40℃～+110℃
制冷/制热功率 ２.8kw
温度波动度 ±0.1～0.5℃
温度精度 ±0.５～１℃
内部容积 60L
电源输入 220VAC/15A/50Hz
箱体外部尺寸 145cm*72cm*78cm(H*W*D)
箱体内部尺寸 42cm*40cm*35cm(H*W*D)
优势
• 专业订制打孔
• 专业布线
• 专业绝缘处理，防漏电
• 专业订制夹具（可根据客户需要订制）
